第一篇里，我给角色搭好了工作区、路径和图层。第二篇里，位置、透明度和路径进入 Timeline，分散的 Clip 也被放进 State Graph。
可当动画播放起来，我还是觉得少了点什么。
眼睛会移动，嘴角也会抬起，但它们像住在同一张脸上的两位室友：地址相同，各忙各的。角色稍微复杂一点，我就要同时照看更多图层、轨道和彼此牵连的数值。
动作有了，身体却还没有形成。
我需要的不是再加几排关键帧，而是让运动属于角色本身。
这是系列的第三篇。前半篇沿着原生 2D ModelBoard，经过 Image Mesh、Warp、Rotation Deformer 和参数控制；后半篇切到 Artboard 里的 Live2D 节点，追踪参数如何进入 Timeline 与 State Machine。
它们不是同一个模型实例，却共享一门重要的语言：动画只需改变角色参数，不必逐一操心几何细节。

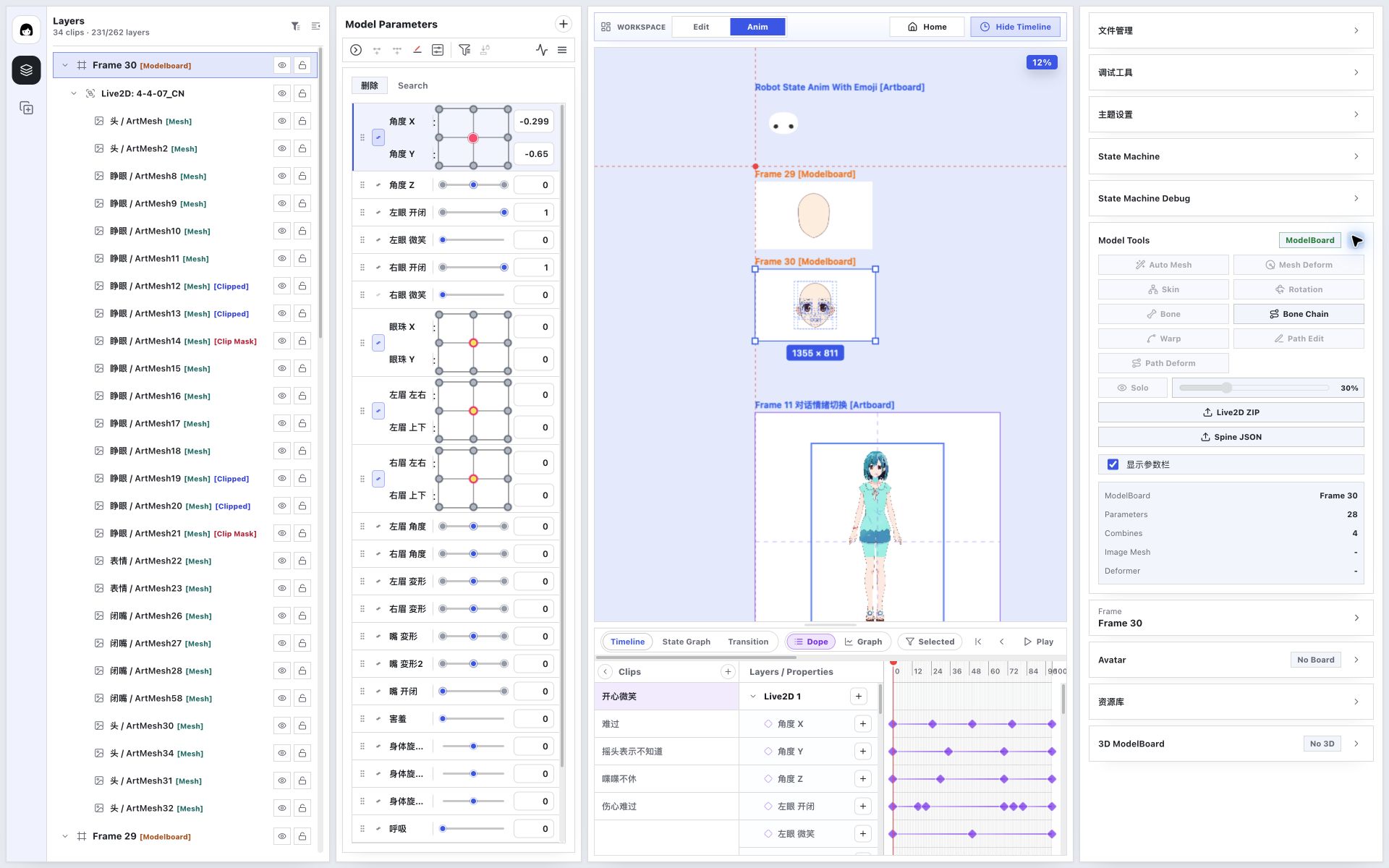

图 1：同一份工程里既有原生 2D ModelBoard，也有承载 Live2D 节点的 Artboard；参数面板会跟随选择。右侧的 No 3D 只说明测试工程没有放入 3D 内容。
关键不在多动几层，而在让它们一起动
属性动画擅长记录事实：第 0 帧的 X、第 20 帧的透明度，或一条 Path 在第 40 帧的形状。
角色动作却很少只属于一个属性。转头时，眼睛、眉毛、嘴和脸部轮廓要保持关系；眨眼时，眼皮不能把眼球留在原地；身体摇摆时，局部既要跟随，也要保留细节。
如果继续为每个图层分别写关键帧，“向右看”很快会变成一张购物清单：眼睛挪一点，眉毛跟一点，嘴角再补一点。动画能够播放，却很难修改和复用。
模型先定义部件如何协作，再让动画改变它们共同理解的输入。Timeline 不必知道每个网格点该去哪里，只需记录此刻的 角度 X、左眼 开闭 或 嘴 开闭。
模型不是更多图层的集合，而是一组可以反复使用的身体关系。
ModelBoard 先把身体关系说清楚
测试工程里有两个 2D ModelBoard，也有用于动画演示的 Artboard。它们都以 Frame 为容器，但关注不同的问题：Artboard 关心场景与 Clip；ModelBoard 关心图片部件、Mesh 和参数绑定。

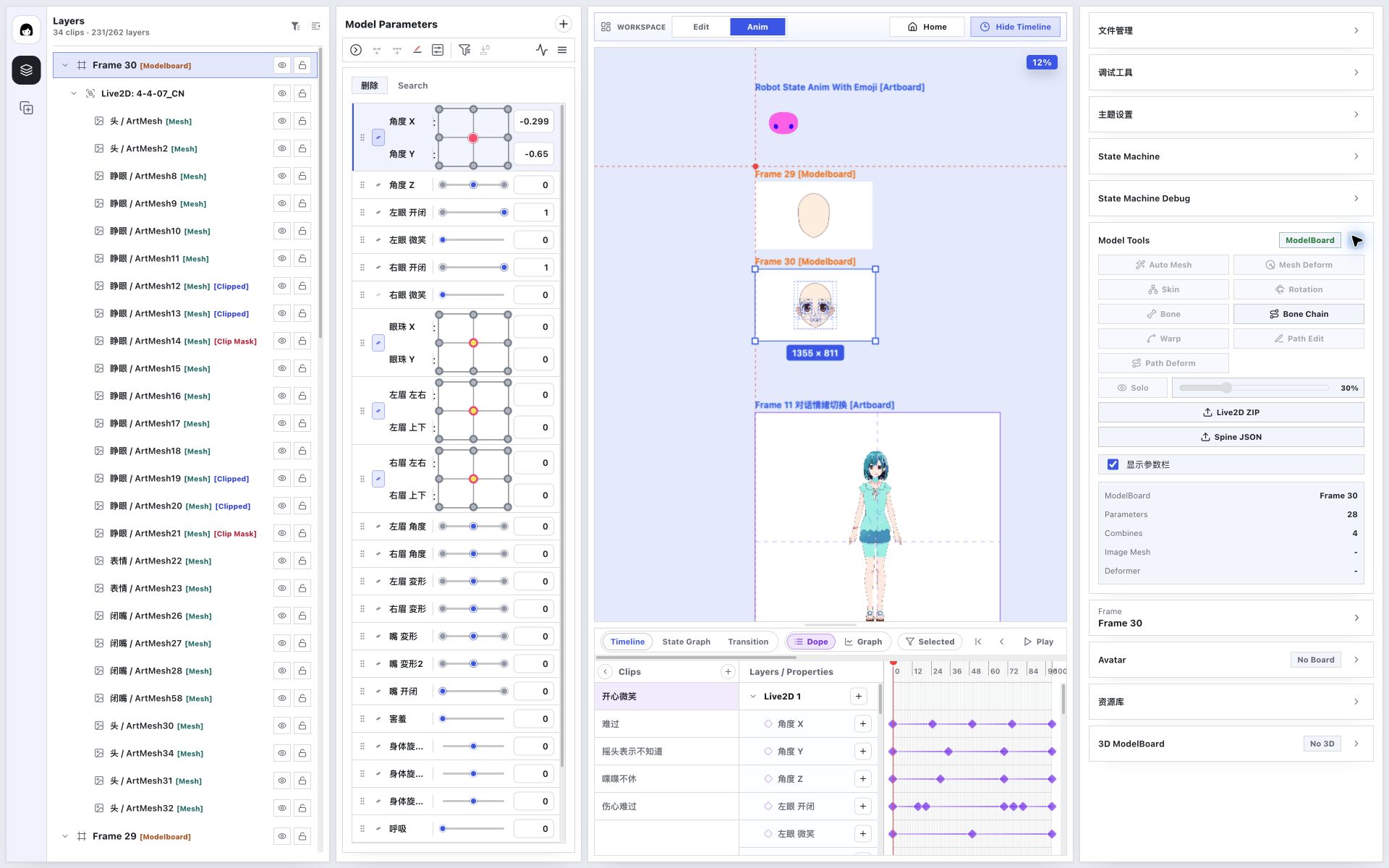

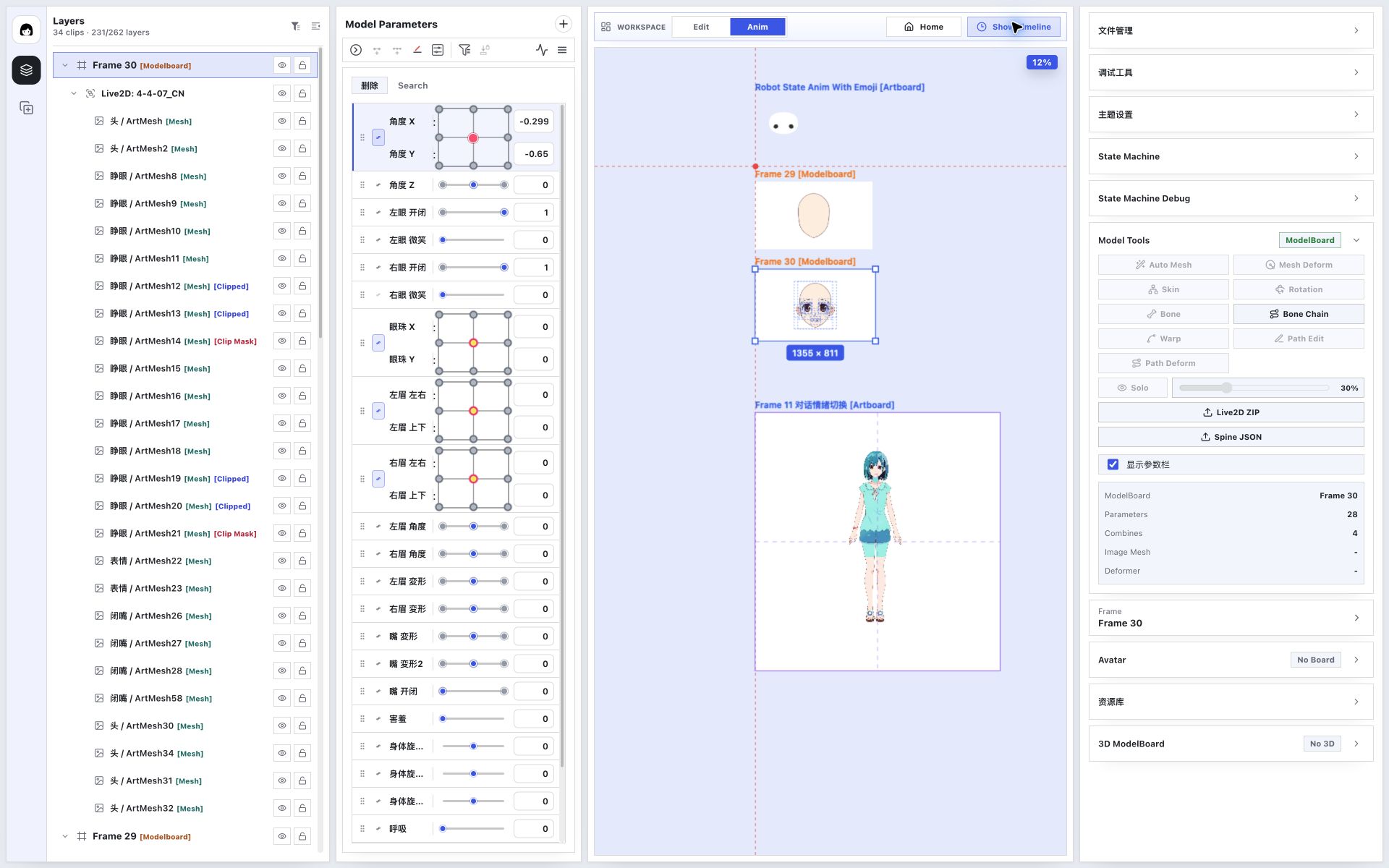

图 2：ModelBoard 展示组装后的脸；左侧图层标记 Mesh，参数栏列出角度、眼睛、眉毛、嘴形、呼吸与头发等控制维度。
我最初把 ModelBoard 理解成“功能更多的 Artboard”。实际使用后，它们更像化妆和登台：前者整理身体结构，后者安排动作与场景。
这是职责差异，不代表它们必须占用两块画板。当前项目允许同一个 Frame 同时成为 ModelBoard 与动画 Artboard，让原生模型参数和 Clip 留在同一作用域。
ModelBoard 声明的是一种编辑语境。多个模型可以分放在多个 Frame；原生 2D ModelBoard 若要让参数进入 Clip，则由同一 Frame 兼任动画 Artboard。无论界面怎样摆放，我都要知道自己正在修改身体关系，还是它随时间发生的变化。
Mesh 给图片铺一张会弯的网
导入图片后，编辑器先得到一个矩形边界。它适合移动、缩放和旋转，却表达不了眼皮弯曲或嘴角抬起。
Mesh 在图片上铺一张网。像素仍来自原图，顶点和三角面决定网格变形时，图像如何重新映射。

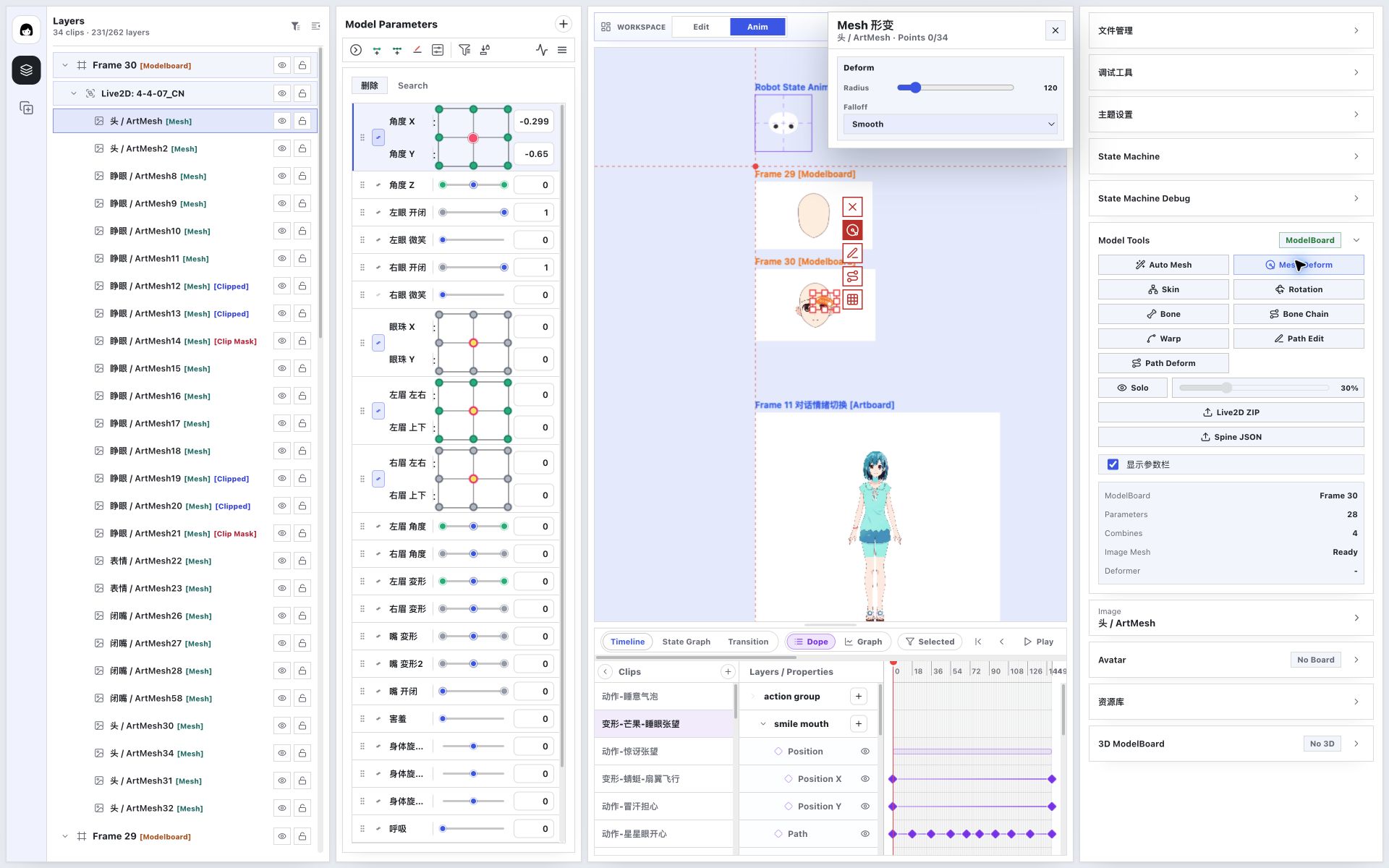

图 3：选中眉眼附近的 Image Mesh 后，34 个网格点直接叠在角色上；右上角面板控制形变半径与衰减。
当前项目会先为进入 ModelBoard 的图片补一层基础网格，Auto Mesh 还能按矩形或轮廓继续布点。图 3 的 34 个点也暴露了取舍：点太少，表情像纸板；点太多，编辑成本迅速上升。
合适的网格不追求最多顶点，只需刚好表达动作。
Mesh 也不是动作本身。它把像素结果翻译成几何结构，让 Deformer、参数和动画能够共同作用在同一块表面上。
Deformer 决定这块身体怎样动
有了 Mesh，我可以逐点拖动。但如果每个姿态都从挪点开始，只是把“逐层写关键帧”换成了“逐点搬家”。
Deformer 把一组点组织成更有意义的控制关系。
Warp Deformer 用控制笼包住图片。拖动控制点时，Mesh 连续弯曲，适合眉毛弧度、眼皮闭合和柔软部件摆动。
图 4：绿色控制点与红色边界说明眉眼区域将怎样弯曲。
Warp 不是视觉滤镜。它是图层树里的真实容器，原来的 Mesh 仍位于其中。选中 Warp 时，检查器会显示受影响的图片、姿态来自静态控制笼还是参数绑定，以及层级关系能否烘焙。

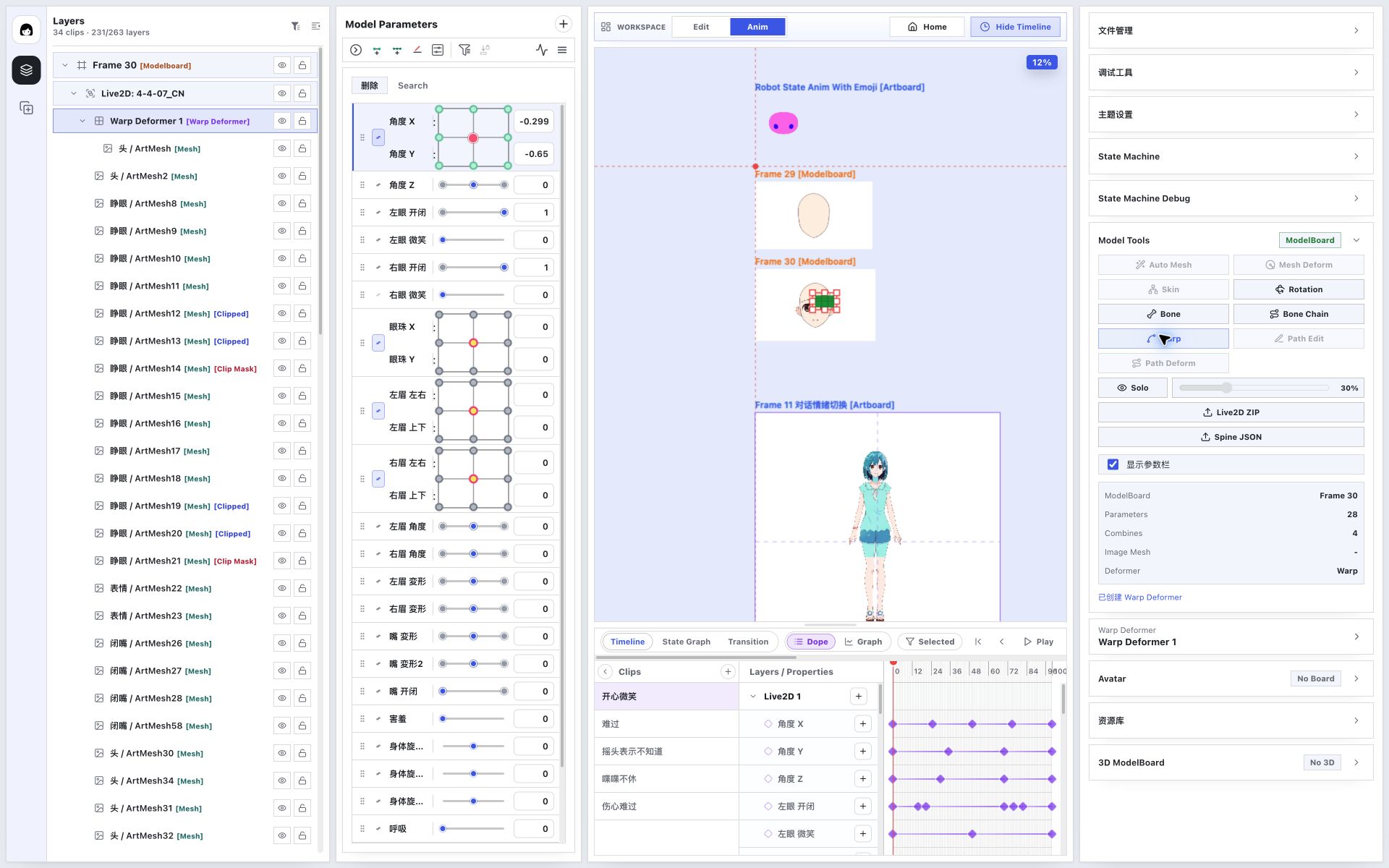

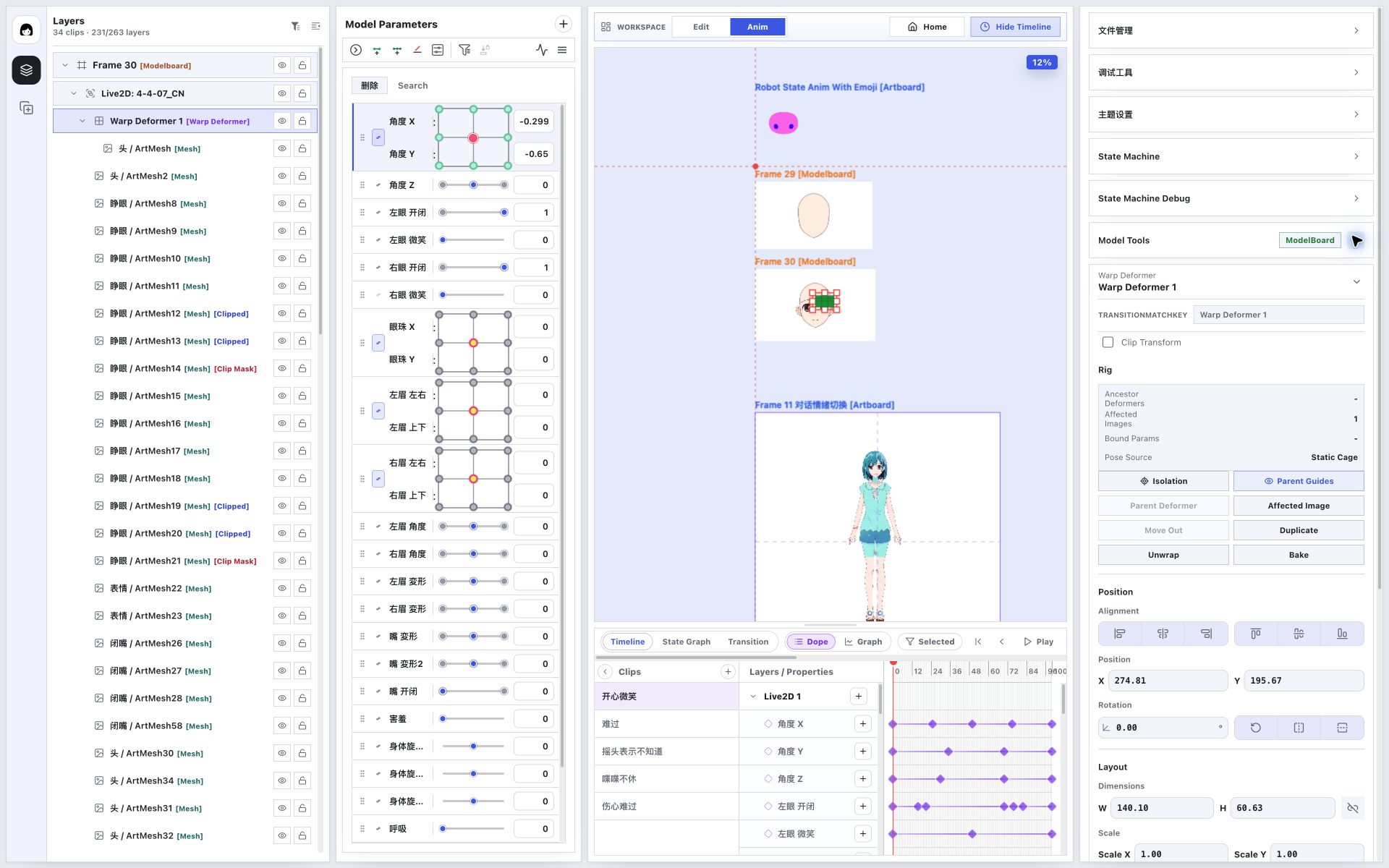

图 5：图层树、控制笼和检查器共同指向同一个 Warp Deformer。
Rotation Deformer 处理另一类关系。它不揉捏表面，而是用 pivot、角度和半径，让一组内容围绕固定位置旋转。眼球、手臂或配件更像装在铰链上的部件，关键问题不是“哪里弯了”，而是“绕哪里转”。

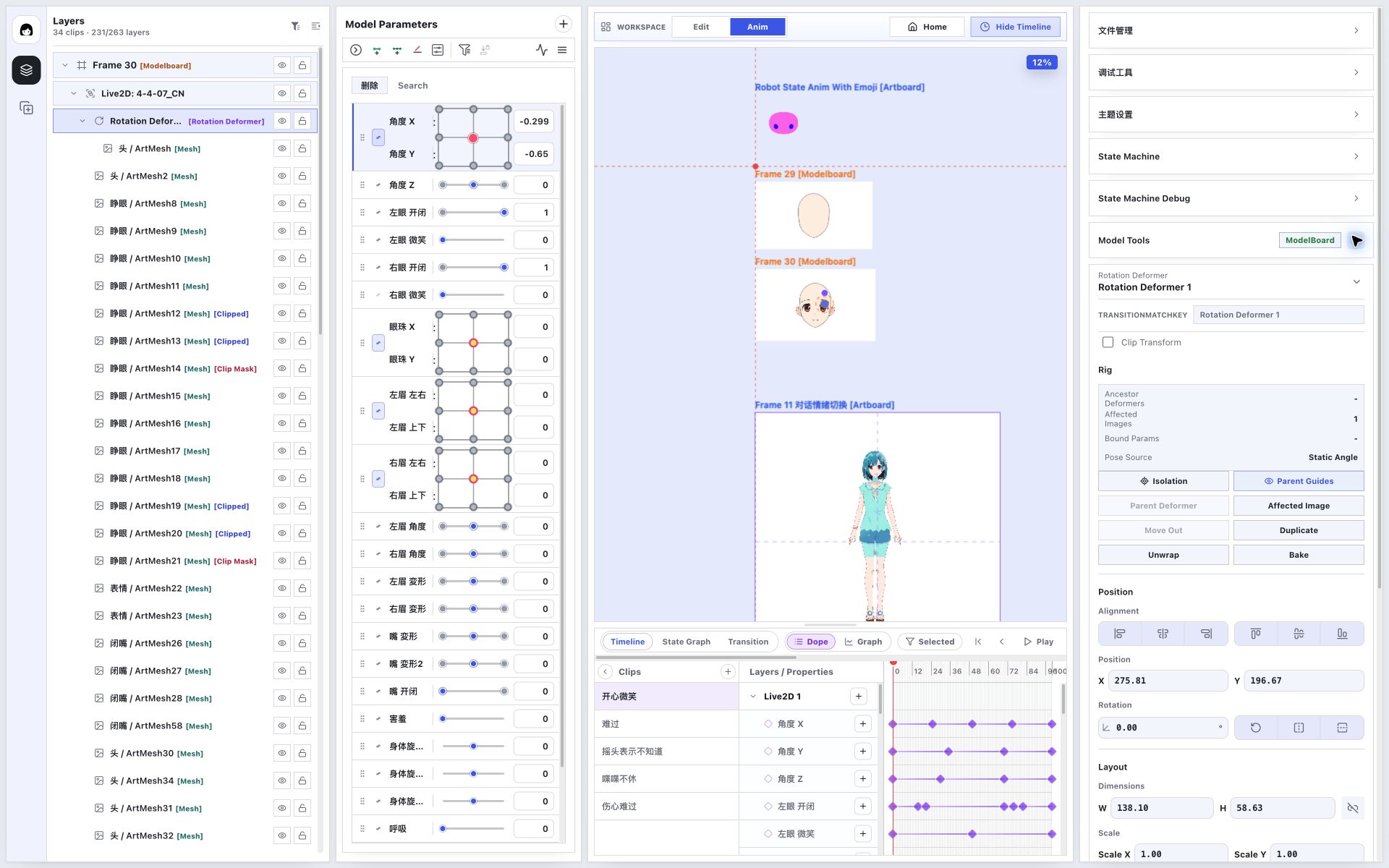

图 6：Rotation Deformer 显示 pivot、旋转半径与方向，检查器保留受影响图片和静态角度。
Warp 与 Rotation 都会改变画面，但它们描述的身体关系不同：一块连续弯曲的表面，或一个围绕支点运动的部件。关系选对后，少量控制就能解释多种姿态；选错后，每个新动作都会要求额外补偿。
参数把几何暗号翻译成角色语言
Mesh 和 Deformer 解决了“怎样变化”，还没回答“为什么变化”。如果 Timeline 仍要定位某个 Deformer，再写入局部坐标，模型和动画就会紧紧耦合。
参数在中间提供一套稳定语言。
测试模型有 28 个参数，包括角度、眼睛开闭、眉毛、嘴形、呼吸和头发摆动。它们不是最终的几何属性，而是角色暴露给动画与状态系统的控制词汇。
角度 X / Y 会组成二维控制面。拖动红点时，我告诉模型“看向右上方”，不用逐个移动顶点。
图 7：把 角度 X / 角度 Y 移到右上区域后，多个脸部 Mesh 共同求值，形成连续的转头姿态。
到这里，角色不再只是一叠图层。画布上仍是那些图片，背后也仍是 Mesh 顶点，但我操作的是“看向右上方”，不是“把第几个点移动多少像素”。
参数也划清职责：模型把输入解释成姿态，Timeline 让输入随时间变化，State Machine 决定何时采用哪组输入。ModelBoard 保存模型参数与绑定；Timeline 和 State Machine 播放时只生成临时结果。彩排不会改写角色底稿。
两条模型路径，在参数层会合
这里必须先说明一处边界。
图 2 至图 7 展示的是 Frame 30 上的原生 2D ModelBoard。从图 8 开始，测试工程切到 Frame 11 对话情绪切换，其中承载独立的 Live2D 1 节点。后半段不是把前面的 ModelBoard 搬进 Artboard，也不是同一个模型换了名字。
当前项目让原生 ModelBoard 的参数动画在 Clip 所属的同一个 Frame 内求值；它还不能把整块 ModelBoard 当成通用实例，再放入另一块 Artboard。Live2D 则拥有自己的模型资源、参数目录和运行时，可以作为节点进入 Artboard。
两条路径的身体结构不同，却都接受“转头、闭眼、微笑”这类参数输入。
测试工程为 Live2D 1 准备了 开心微笑、难过、摇头表示不知道、喋喋不休 和 伤心难过 五段 Clip。切到 Anim 后，Timeline 展开的正是这个 Live2D 节点的参数轨道。

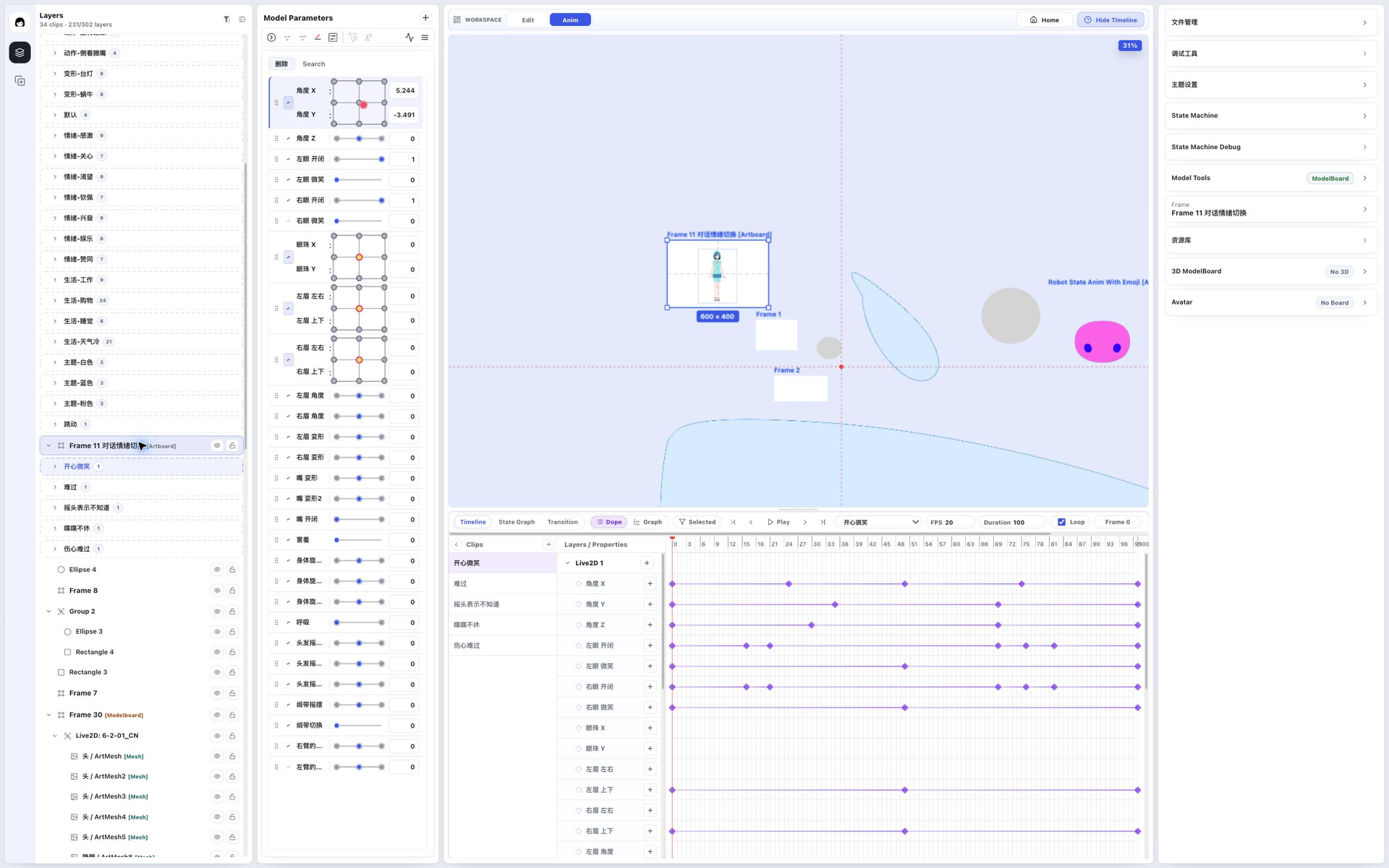

图 8：Frame 11 承载 Live2D 1；当前 Clip 展开它的角度参数关键帧。
普通图层记录 Position、Opacity 或 Path；Live2D 节点记录 角度 X、左眼 开闭、右眼 微笑、眼珠 X 等参数。

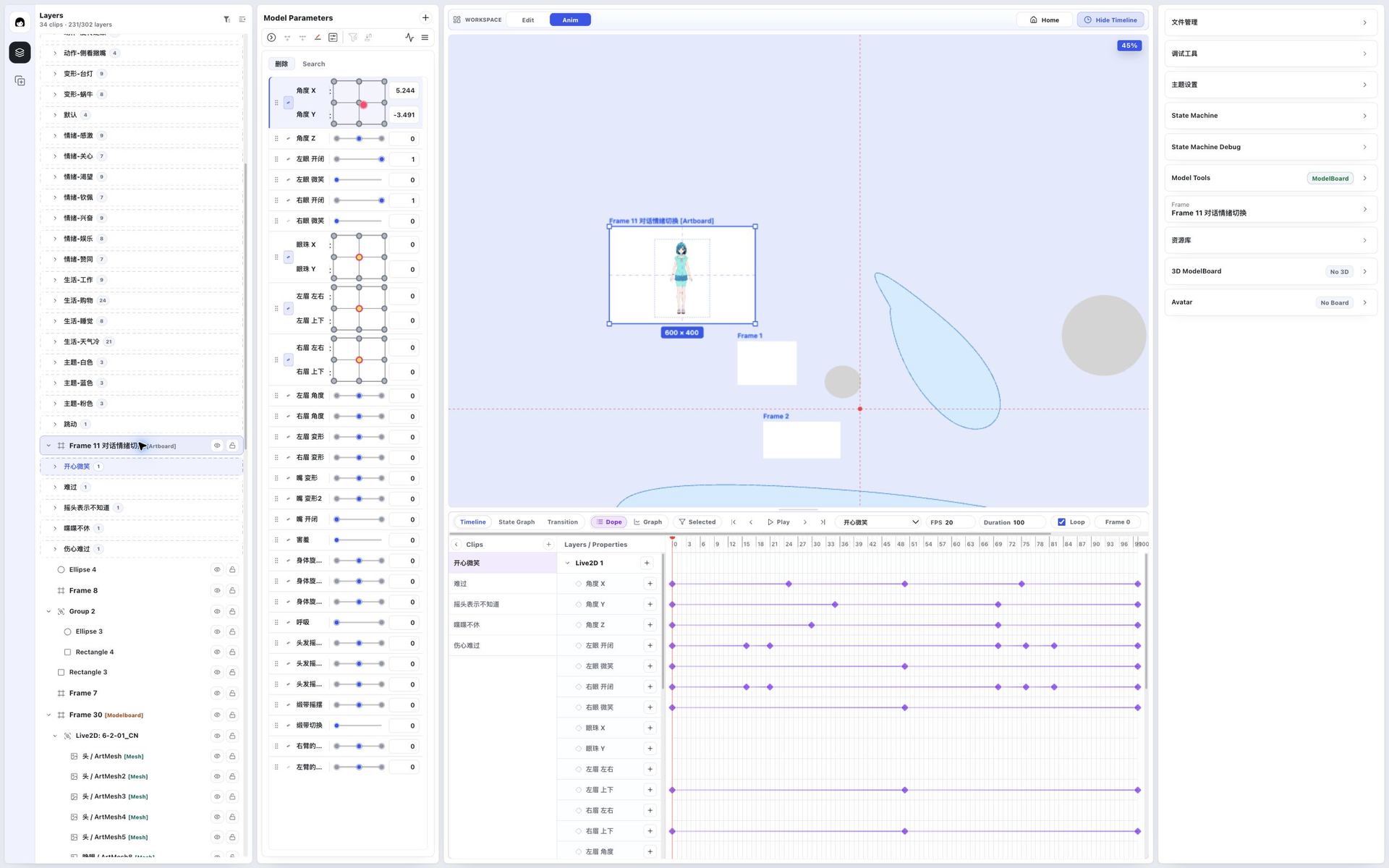

图 9：关键帧记录“何时转头、何时闭眼”，不直接改写 Live2D 内部几何。
Timeline 只安排意图何时变化，具体几何怎样响应，仍由 Live2D 模型与运行时解释。这正是参数的价值：原生 ModelBoard 用它驱动 Image Mesh 和 Deformer，Live2D 用它驱动自己的模型；Timeline 不必学习两套几何方言。
一段动作怎样成为一次回应
一段 开心微笑 Clip 仍然只是一句准备好的台词。交互的关键，是让外部输入改变状态，再由状态选择 Live2D 此刻执行哪段参数动画。
在 State Graph 中，五段对话情绪成为五个可互相转换的状态。示例把它们放在一个 motion Layer：开心微笑 是默认状态，其他状态通过条件进入，也可以返回或继续前往新的情绪。一个 Layer 已经能讲清因果链，无需把所有层级能力都挤进同一张图。
图 10：五段 Live2D 参数动画成为状态节点，关系线说明情绪之间如何转换。
把 State Graph 放回整个工作区，上方的 Frame 30 ModelBoard 与当前的 Frame 11 Live2D Artboard 会同时出现。它们共存在一个工程，但这张状态图只属于 Frame 11，不会控制上方 ModelBoard 的网格。

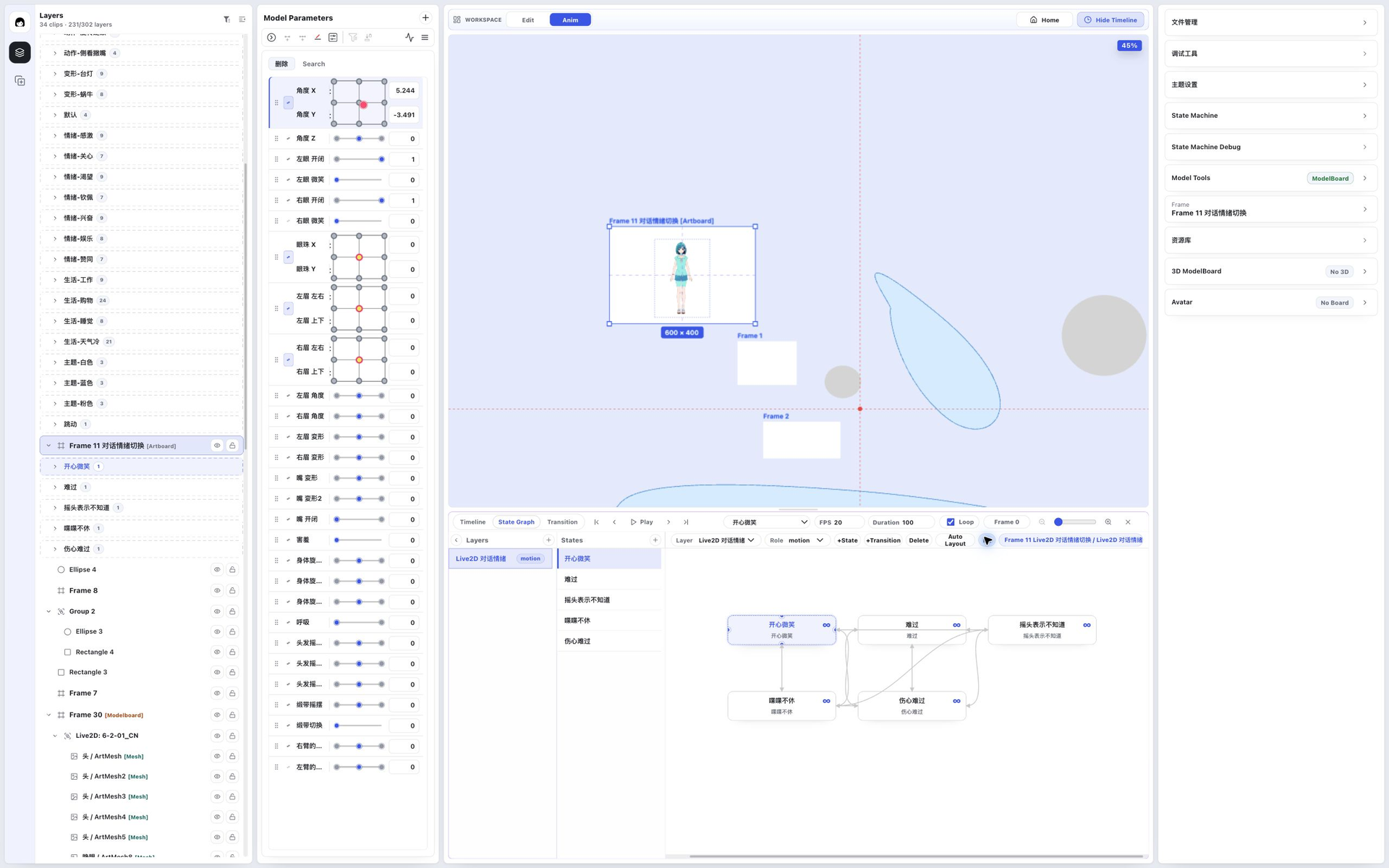

图 11：两种模型共存在工程中；下方 State Graph 只组织当前 Frame 11 的 Live2D 行为。
第二篇已经用 State Machine Debug 验证过矢量动画。这里沿用相同操作：选择 clip、Apply，需要时 Interrupt 或推进 1 帧，再看 Resolved Runtime 落在哪个状态。不同之处只在于，这次选中的 Clip 携带 Live2D 参数轨道。

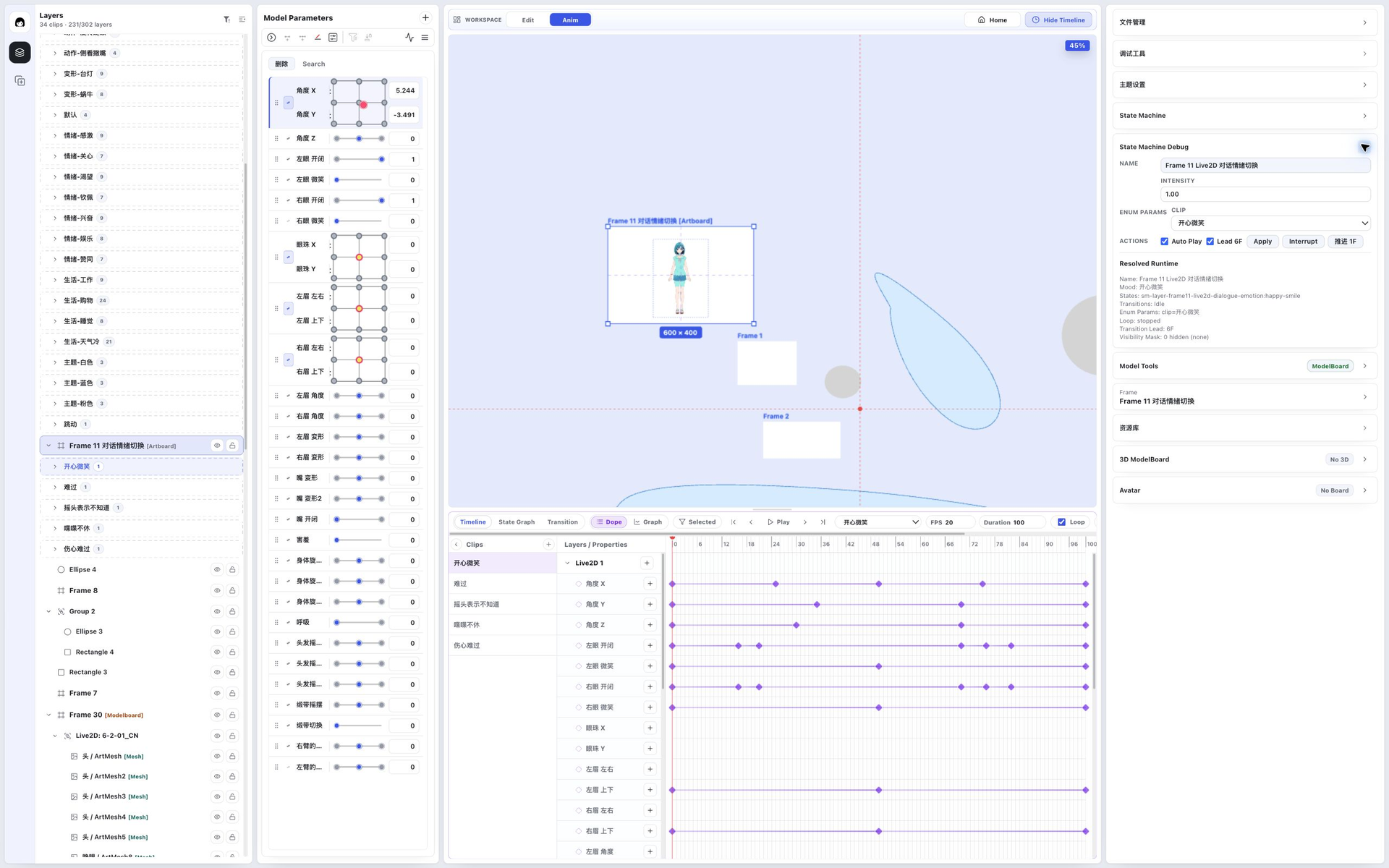

图 12：clip=开心微笑 提供明确输入；Resolved Runtime 显示当前情绪状态、Transition 与播放结果。
这还不是观众使用的交互界面，而是一张行为实验台。我给出输入，检查状态如何选择 Clip，Clip 如何改变参数；结果不对时，再沿原路返回 State Graph、Timeline 和参数轨道。
可交互不等于多一个播放按钮。它需要一条可追踪的因果链：输入改变状态，状态选择动画，动画改变参数，参数交给模型解释。
路径不同，因果关系可以一致
这组截图没有把原生 2D ModelBoard 和 Live2D 拼成同一个闭环。它记录了两段真实工作：前半段在 ModelBoard 建立可控的身体关系，后半段让独立 Live2D 节点通过参数动画和状态回应。
它们共享外层因果关系，内部路径仍然分开：
原生 2D ModelBoard 也能在自己的 Frame 内使用参数轨道和 State Machine。启用 2D Physics 后，它会在参数与 Rig 之间加入惯性、延迟和联动，不会另造网格或直接推动顶点。这组截图没有展示该链路，因此图中标注的是项目现状，不是截图结论。
本文的 2D 建模示例以图片为主，只聚焦 Image Mesh、Warp 和 Rotation。项目还支持 Bone 与 skin weight、Image Mesh Deform Path，以及兼容旧文档的 Path Deformer。直接绘制的 Path 能进入 Timeline，但它还没有与 Image Mesh 完全一致的建模和绑定体验。
图 1 的 No 3D 也只描述当前工程。项目已有独立 3D ModelBoard，支持 VRM / GLB、表情、骨骼姿态、配饰，以及 Timeline / State Machine 求值；它使用 Three.js 的独立运行路径，不与 Pixi 2D Rig 或 2D Physics 混用。本文没有 3D 示例，因此不再展开。
下一步要打磨的，是日常使用中最容易硌手的环节：Mesh 能否快速布得恰到好处，Deformer 的创建与绑定是否一致，参数重命名或删除后能否可靠清理引用，动画播放与状态切换是否始终可预测。
闭环存在是一回事，经得起反复修改是另一回事。
虚拟人不是由一个模型、一段动画或一张状态图单独拼成的。不同模型可以走不同路径，但那根叫作“意图”的接力棒不能掉：输入为什么触发这个状态，状态为什么选择这段动画，参数最后交给哪个模型，都应该找得到答案。
现在，我至少能沿着一次回应，走回它的起点。
本文记录的是当前阶段的个人自用工作流。截图来自用户指定的本地测试工程；Warp 与 Rotation 示例在隔离浏览器会话中临时创建，截图完成后未写回源工程。
